Tổng quan về thiết kế Máy Định Vị Vệ Tinh GNSS RTK Meridian M5

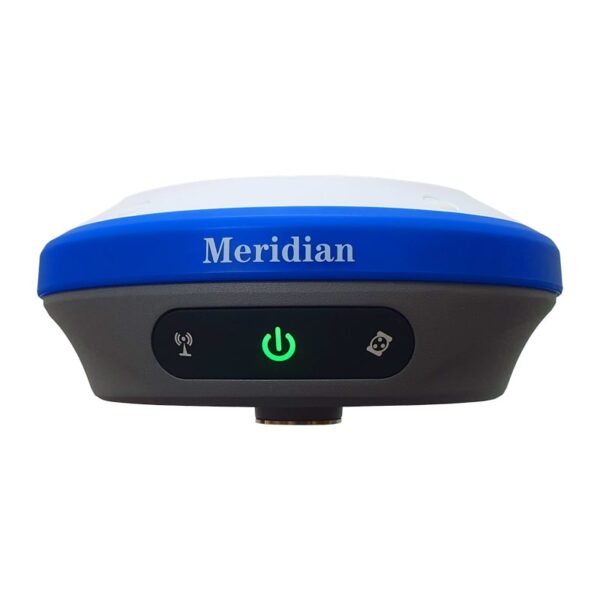

Máy GPS 2 tần số Meridian M5 được thiết kế với một đèn báo tín hiệu ở phía trước và hệ thống cổng giao tiếp mặt dưới. Với kích thước φ 147.9*68mm, thiết bị được đánh giá nhỏ gọn, dễ dàng mang theo đến nhiều vị trí. Meridian M5 bố trí tối giản các phím bấm và đèn màu giúp người dùng dễ dàng sử dụng thiết bị.

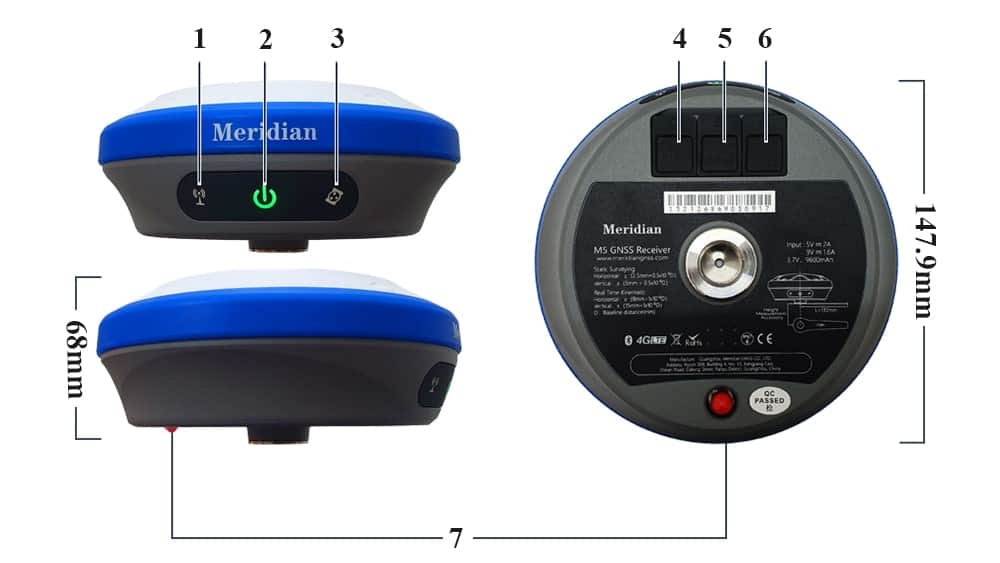

Các cổng giao tiếp được bố trí ở phần dưới của máy, trong khi các đèn tín hiệu và nút nguồn ở phía trước:
- 1 – Đén báo liên kết dữ liệu
- 2 – Nút nguồn
- 3 – Đèn báo vệ tinh
- 4 – Cổng 7 Pin kết nối radio ngoài
- 5 – Cổng sạc
- 6 – Khe SIM
- 7 – Cổng cắm ăng-ten UHF radio
Đặc điểm nổi bật của Máy Định Vị Vệ Tinh GNSS RTK Meridian M5
Hiệu suất làm việc tốt của máy Meridian M5
M5 là máy GNSS RTK Meridian có 800 kênh, có thể cùng lúc thu tín hiệu ở nhiều dải tần khác nhau từ 8 hệ vệ tinh: GPS, Glonass, BDS, Galileo, IRNSS, QZSS, SBAS, L-Band, Meridian M5 mang lại khả năng định vị chính các tới hàng centimet:
- Đo tĩnh: H: 2 mm + 0.5 ppm; V: 3 mm + 0.4 ppm
- Đo RTK: H: 6 mm + 1 ppm; V: 12 mm + 1 ppm
Thiết bị có thể kết nối trạm Cors nhanh chóng và đạt trạng thái Fix tốt, phù hợp với nhiều dạng địa hình.
Khả năng đo nghiêng tốt
Máy đo RTK Meridian M5 được tích hợp cảm biến nghiêng IMU công nghệ MEMS tiên tiến, người dùng có thể sử định vị điểm ngay cả khi sào máy không dựng thẳng.
- Khởi tạo 1 lần bấm, duy trì trong suốt quá trình làm việc
- Có thể sử dụng khi bố trí điểm
- Hỗ trợ tối đa 60°
- Sai số dưới 2cm
- Không bị từ trường làm ảnh hưởng
Bộ vi xử lý ấn tượng
Sử dụng vi xử lý Qualcomm MDM9628 Cortex-A7, main chủ 800 kênh hoặc 1408 kênh phiên bản cao cấp), máy RTK Meridian M5 thu cùng lúc tín hiệu từ 6 hệ vệ tinh GPS, BDS, Glonass, Galileo, IRNSS, SBAS tại nhiều dải tần khác nhau.
Đa dạng phương thức kết nối
- Kết nối Radio: Công suất 1.5W tầm xa 5km; Tần số 410 – 470mHz
- Kết nối 4G: Sử dụng Sim internet tốc độ 3G, 4G
- Kết nối wifi: Bản thân máy là một trạm phát wifi
- Kết nối bluetooth: Sử dụng Bluetooth để kết nối sổ tay điện tử & thiết bị nhanh chóng
Khả năng chống chịu của máy Meridian M5
Meridian M5 là máy RTK Meridian nổi tiếng về khả năng hoạt động tốt ở nhiều điều kiện môi trường khắc nghiệt. Meridian M5 được kiểm định nghiêm ngặt về khả năng chống chịu nhiệt độ, nước, bụi.
Chống bụi/nước IP67
Chỉ số chống bụi và nước đạt mức IP67 là tiêu chuẩn cao của các thiết bị điện tử giúp Meridian M5 có thể hoạt động tốt ở môi trường bụi và mưa.
Chịu nhiệt
- Nhiệt độ hoạt động: -40°C~65°C
- Nhiệt độ bảo quản: -45°C~80°C
Chống va đập
Meridian M5 được làm bằng hợp kim nhôm giúp thiết bị có khả năng chống chịu va đập tốt.
Bộ sản phẩm máy Meridian M5
Dưới đây là bộ sản phẩm máy Meridian M5 đầy đủ do đơn vị bán máy trắc đạc tắc địa Geotes cung cấp:
| STT | THIẾT BỊ | SỐ LƯỢNG |
| 01 | Hộp đựng máy | 01 |
| 02 | Đầu máy chính M5 | 01 |
| 03 | Sổ tay điện tử | 01 |
| 04 | Bộ nạp pin máy | 01 |
| 05 | Bộ nạp pin sổ tay điện tử | 01 |
| 06 | Kẹp sổ tay có gắn địa bàn | 01 |
| 07 | Sào Cacbon | 01 |
| 08 | Angten thu Radio | 01 |
